文章介绍了使用STM32F103C8T6微控制器和DHT11温湿度传感器的STM32+DHT11项目。该项目包括材料清单、软件工具链接、硬件连接指南、原理图展示，以及烧录过程的说明。特别指出，该项目还包括了在原有基础上增加的2.4G无线模块，用于通过手机传递信息。此外，还提供了ST-link V2仿真器的使用教程，帮助初学者理解如何烧录程序。

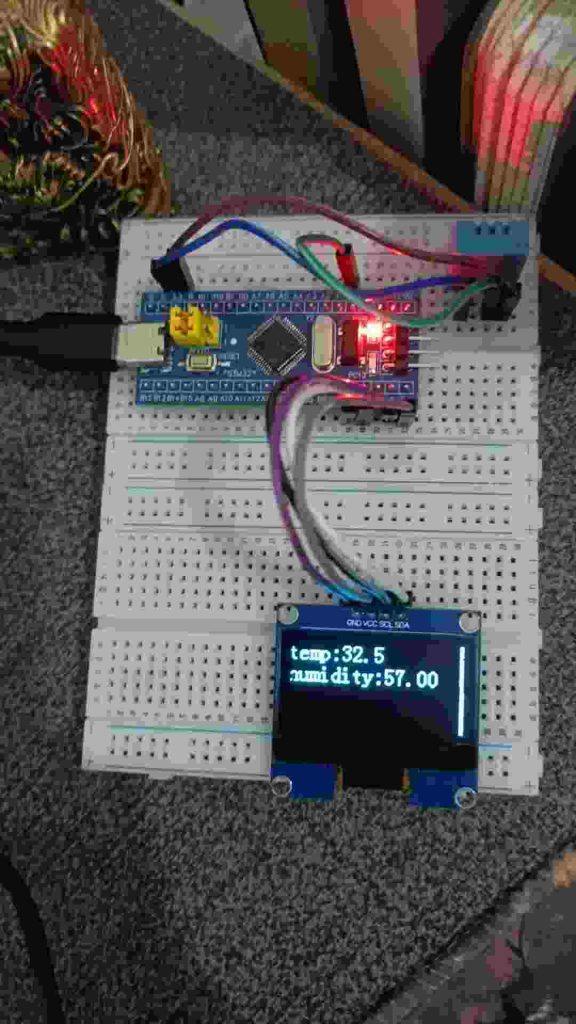

效果展示
材料清单
- 软件：keil
- 硬件：stm32f103c8t6最小系统开发板，1.3寸OLED显示屏，四脚的DHT11
- 其他：面包板，杜邦线或面包板导线，ST-link V2 仿真器
程序已经写好了，点击链接: https://pan.baidu.com/s/1EtPeawRrucUr4WBoZolS1A?pwd=iwru 提取码: iwru
可以直接使用我的项目源码。
DHT11引脚连接
STM32F103C8T6 DHT11
GND —————— GND
3.3V —————— VCC
A0 —————— DATA
OLED显示屏连接
STM32F103C8T6 OLED
PB8 —————- SCL
PB9 —————— SDA
GND —————- GND
3.3V —————- VCC

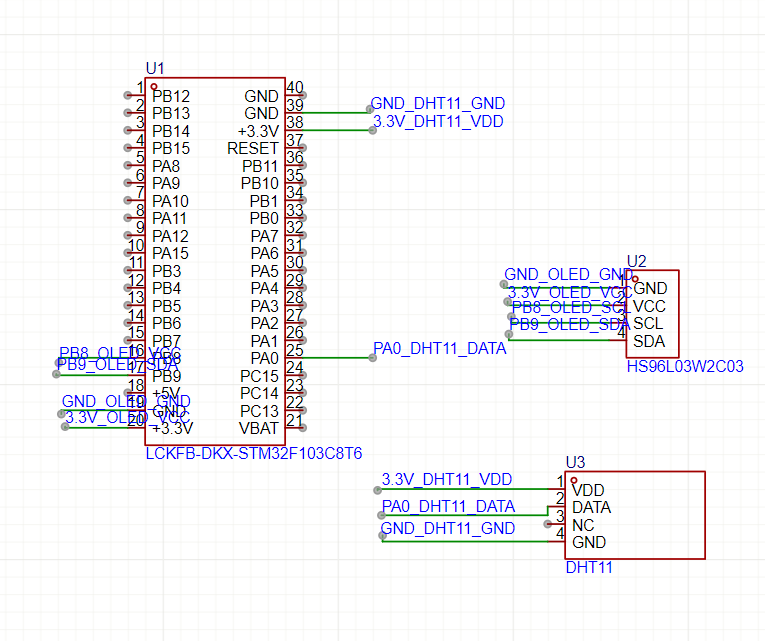

原理图

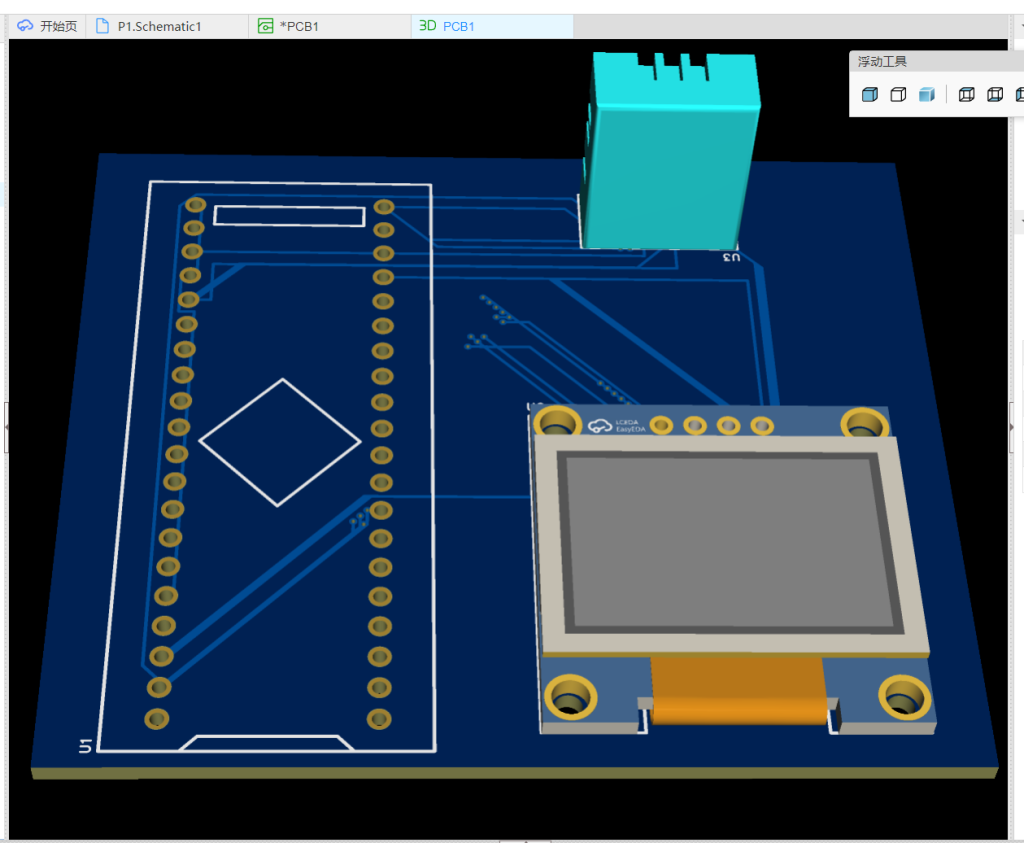

3D效果展示

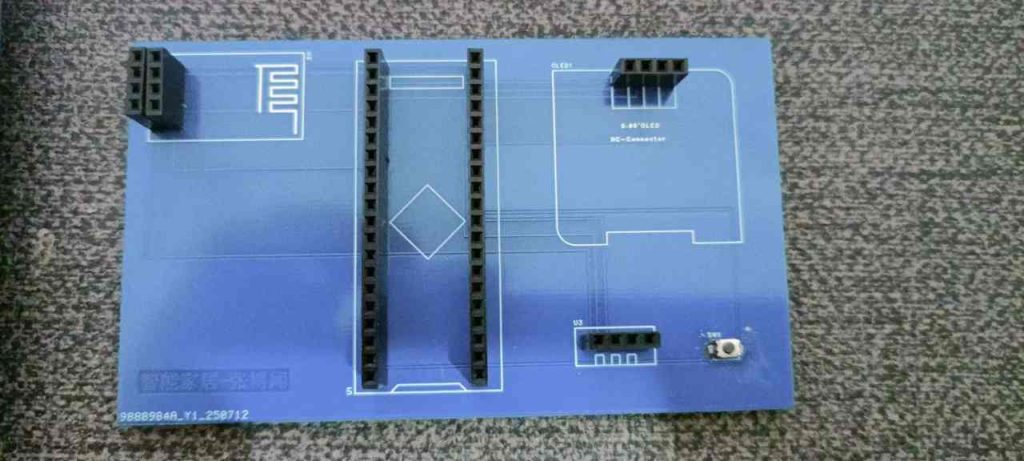

电路板展示（已焊排母）
细心的朋友可以发现，博主的电路板与电路图不太一致，这是因为博主在原有的基础上加了2.4G无线模块用来给手机传递信息，学习能力强的朋友可以研究下。这里只提供基础的oled屏显示DHT11模块的温湿度功能。
烧录过程
有些新人小伙伴不会使用STlink对开发板进行烧录，可以参考B站up辰哥单片机的教学视频（博主第一次烧录程序就是观看此视频学会的）
